Petit tuto à l'usage des images FIT sous IRIS à l'usage des CCD & Web-cams LP

Message par Pascvale13 le Dim 12 Déc 2010 - 23:14

Salut les astrams,
Spécialement pour vous ma petite recette pour les images FIT n&b CCD et webcam
Le traitement des images FITS sous IRIS est ultra simple !!!

Ce petit tutorial n’a d’autre but que de vous familiariser avec IRIS, et ne saurait remplacer les tutoriaux de Mr C.Build que je remercie au passage pour la gratuité de son fabuleux logiciel
http://www.astrosurf.com/~buil/iris/iris.htm#tutorial

Le lien pour télécharger la dernière version d'IRIS
http://www.astrosurf.com/buil/iris/iris.htm

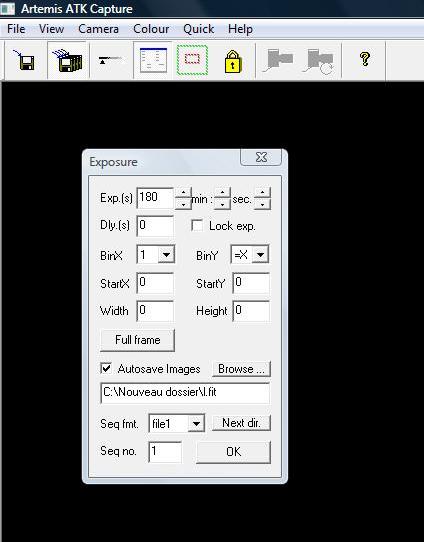

Mais avant ça il faut que le dossier d'enregistrement des images brutes (FIT) de la CCD vers le PC soit !

c:\nouveau dossier\


Donc les images partent dans c:\nouveau dossier\


Ensuite il faut qu’ IRIS les récupèrent pour pouvoir les traitées dans le chemins du répertoire de travail .
Donc la encore c:\nouveau dossier\
Il faut aussi cocher la case FIT


Le chemin est court & le nouveau dossier est renommée avant chaque nouvelle soirée d'acquisition (par ex: Orion 24/12/2010)

On part du principe que vous avez fait (et que vous savez faire) sur le terrain

-9 offsets(o)
-15 darks(d)
-9 flats(f),
et des brûtes (a)+25 pour faire baisser le Rapport Signal Bruit

Et de faire des images en nombre impair
si vous avez un capteur N&b, il de bon ton de les appeler =(L, pour Luminance)

Maintenant si vous ne savez sait pas faire ces 4 images, il faut au moins faire les offsets & les brutes
C’est le minimum !

Donc après avoir ouvert le logiciel IRIS
Vous ouvrez comme indiqué dans le menus déroulant « Prétraitement » et commencer dans l'ordre par les offsets

Vous ouvrez votre offset !Ex ; o1
Et dans la barre de menus « Prétraitement » // Faire un offset
Tu renseignes le « nom générique » o
Et dans le « nombre d’image » le nombre d’offset que vous avez pris 9, 11, ou + selon le nombre que l'on a prit sur le terrain !


On laisse le PC travailler et ensuite on enregistre son image offset.fit
En cliquant sur la petite disquette en haut a gauche, 2ime icone

Ainsi de suite, pour les darks et les flats.
Une fois que l'on a fait ses images
-Offset maître
-Dark maître
-Flat maître
On les enregistrent a chaque fois

Ici, Un flat maître pour que vous voyez a quoi ça devrait ressembler
[img]On laisse le PC travailler et ensuite on enregistre son image offset.fit En cliquant sur la petite disquette en haut a gauche, 2ime icone Ainsi de suite, pour les darks et les flats. Une fois que l'on a fait ses images -Offset maître -Dark maître -Flat maître On les enregistrent a chaque fois Ici, Un flat maître pour que vous voyez a quoi ça devrait ressembler


Il nous reste donc à faire le prétraitement des images brutes au travers des image maître !
Je vous conseille le "Prétraitement 1" de la barre d'outils Prétraitement
(Mais vous pouvez le faire manuellement en suivant soustraire l'Offset, etc...)


L’image brute s’appelle «a » ou "l" lorsque l'elle est acquise par la CCD.
Ensuite « aa » « aaa » au mesure qu’on avance dans les différents stades du traitement ou bien (l), (ll), (lll), (llll).

Il nous reste à faire la "registration des images stellaire" /// appariement global


Une fois la registration faite,
Il faut les stacker « Traitement »//addition d'une séquence" /// Sigma Clipping 2.00/2


On l'enregistre en format fit ex M….fit une fois l'addition faite!
Le Prétraitement est fait

Si il y a un gradient sur ton image finale,
On peux le retirer !
Dans la barre des commandes « Traitement » // Retrait du gradient // estimateur polynomial



Le logiciel calcule et place des croix (pointon) sur l’image, on peut régler la détection et l’ajustement !


Dans la fenêtre de commande, il faut taper « synthe », cela va modéliser le fond de ciel.


Enregistrons l’image en la nommant « sky » !

Ensuite il faut recharger l’image est appliquer le masque sky en dosant le % 50,75 ou 100


Pour faire court, il vous suffit de reprendre les ligne de commandes dans mon image !

On peux faire aussi, un logarithme& ou un filtre passe-haut


On peux l’enregistrer au format JPEG pour l’envoyer sur le net sur votre forum favoris POLARIS 83





Petit lexique & astuces
Offset = image noire prise avec le bouchon mais à la vitesse la plus rapide de la CCD.


Brute = image de l’objet céleste photographier

Petit calcul pour le saucissonnage des brutes,
Contrôle sous IRIS Ouvrir une brute de 180 s de pose unitaire, ici M3
Tracez un carré sans étoiles dans le fond de ciel !
Clic/droit et « Statistique »
Le fond de ciel ne doit pas dépasser 4000 ADU, sur M3 on est à 3500 ADU, c’est OK

Donc pour faire 1 heure de pose
60 s X 60 mns = 3600s/ 180s= 20 poses + 1 pour faire un nombre impair


Dark = image noire prise avec le bouchon sur le devant du tube imageur du même temps de pose que la brute
Lorsque vous avez fini ton dark maître, et que vous l'avez enregistré,
On peux encore l'améliorer avec la commande !!
find_hot cosme 1000


Flat = image éclairée prise sans saturé le capteur Petite recette pour faire un bon flat !
Il faut avoir la MAP, et un éclairage linaire
Prendre des images assez rapide, contrôler l’image sous IRIS, ici des poses de 0,08 s.
« Visualisation »/ Graphe


Il faudrait arriver vers 25 000 ADU est ne pas dépasser 32 000 ADU (dixit Christiand).

Bon, je crois que je n'ai rien oublié, ce petit tuto et un concentré des astuces & conseils que j'ai glané sur WA grâce aux autres astrams!

Merci encore
& si vous avez des correctifs, n'hésitez pas

Cordialement
Pascal
avatar
Pascvale13

Messages : 808
Date d'inscription : 22/11/2010
Age : 49
Localisation : La Ciotat

http://pascvale.clarasso.free.fr/

Revenir en haut Aller en bas

Re: Petit tuto à l'usage des images FIT sous IRIS à l'usage des CCD & Web-cams LP

Message par Admin le Lun 13 Déc 2010 - 4:52

Salut Pascal,
Excellente initiative de ta part Razz
ce tuto, est super bien fait. Merci pour tous ceux qui voudront commencer à traiter des images acquises par ccd.
Si t'en à d'autres, n'hésite pas à les envoyer.

Antoine.
avatar
Admin

Messages : 1633
Date d'inscription : 19/11/2010
Age : 54
Localisation : La Garde

http://astroprovence.forumgratuit.org

Revenir en haut Aller en bas

Re: Petit tuto à l'usage des images FIT sous IRIS à l'usage des CCD & Web-cams LP

Message par mic.lf le Lun 13 Déc 2010 - 14:55

Bien Pascal, merci pour ce résumé de travail, on a toujours besoin de ces tutos Iris
Michel
avatar
mic.lf

Messages : 2382
Date d'inscription : 20/11/2010
Localisation : Le Cannet des Maures

Revenir en haut Aller en bas

Re: Petit tuto à l'usage des images FIT sous IRIS à l'usage des CCD & Web-cams LP

Message par Pascvale13 le Mar 14 Déc 2010 - 19:40

Merci Michel,
La suite du tuto pour ceux qui voudrais traiter les images en L RGB sous IRIS §

Salut à tous !
Comme promis la suite du tuto pour le L RGB sous IRIS!

Bon après avoir prétraitée les images L R, G, B avec les offsets ,les darks & les flats !

Ma petite astuce
On nomme par les images résultantes par ex
Luminance = Z1
R = Z2
G = Z3
B = Z4

Il faut faire une "Registration des images stellaires"
Donc, on se retrouve avec
L = ZZ1
R = ZZ2
G = ZZ3
b = ZZ4

Il n'y a plus qu'a aller dans le menu "VISUALISATION" via "L RGB"
Et charger les images nommées ZZ2 pour le rouge, ZZ3 pour le vert, ZZ4 pour le bleu & ZZ 1 pour la luminance




Les images se superposent directement sans les régler par le pavé numérique !
Il n'y a plus qu'a l'enregistrée et éventuellement retouché la balance des couleurs et autres !!!

Voili
Cordialement
Pascal bounce cheers
avatar
Pascvale13

Messages : 808
Date d'inscription : 22/11/2010
Age : 49
Localisation : La Ciotat

http://pascvale.clarasso.free.fr/

Revenir en haut Aller en bas

Re: Petit tuto à l'usage des images FIT sous IRIS à l'usage des CCD & Web-cams LP

Message par Admin le Jeu 16 Déc 2010 - 8:39

Salut Pascal,
tu as au moins fait un heureux et il se trouve dans le sud ouest !..... car il va mettre à profit dés ce weekend, tes recommandations. N'est ce pas Michel du Lot et Garonne ?... Very Happy Very Happy Very Happy

Antoine.
avatar
Admin

Messages : 1633
Date d'inscription : 19/11/2010
Age : 54
Localisation : La Garde

http://astroprovence.forumgratuit.org

Revenir en haut Aller en bas

Re: Petit tuto à l'usage des images FIT sous IRIS à l'usage des CCD & Web-cams LP

Message par Kojima le Jeu 11 Aoû 2011 - 0:28

Smile tien en cherchant sur google comment traité le LRGB ( je me prépare mentalement a cette dure épreuve... ) je suis tombé dessus comme quoi en fait c’était a portée de clic Very Happy hélas moi qui voulais commencé en mono avec le H-a je vais devoir faire de la galaxie en mono a moins que...


mon site d'astrophotos
avatar
Kojima

Messages : 809
Date d'inscription : 20/11/2010
Age : 29
Localisation : Lorgues

http://buckastro.weebly.com/

Revenir en haut Aller en bas

Re: Petit tuto à l'usage des images FIT sous IRIS à l'usage des CCD & Web-cams LP

Message par GGduVar le Sam 5 Aoû 2017 - 10:08

bonjour et bravo Wink
